大電池絕熱量熱儀（ARC）BTC-500在GB/T36276-2023及GB/T36276-2018中的應用案例
摘要：
國家市場監督管理局和國家標準化管理委員會于2023年12月28日發布，新版GB/T36276-2023《電力儲能用鋰離子電池》，并于2024年07月01日起正式實施。新版GB/T36276-2023是GB/T36276-2018版本的更新與替代，新國標基于市場發展、技術發展，對儲能應用的鋰離子電池性能提出了更多、更高的要求。
本應用案例展示了大電池絕熱量熱儀BTC-500在新版GB/T36276-2023測試要求下的能力驗證，充分說明了BTC-500產品滿足新國標對于電池測試的試驗要求。
國標要求:
GB/T36276-2023絕熱溫升試驗描述
6.7.4.1絕熱溫升特性試驗
電池單體絕熱溫升特性試驗按照下列步驟進行：
a)將按照6.2.4.1.1完成了初始化充電的試驗樣品置于絕熱模擬裝置內，連接溫度數據采樣線；
b)設置絕熱模擬裝置試驗起始溫度為40℃、試驗溫升步長為5℃、試驗終止溫度為130℃、溫度數據采樣周期為0.01min；
c)加熱試驗樣品至表面溫度達到40℃時保持當前溫度，靜置5h，記錄時間、溫度；
d)繼續加熱試驗樣品至表面溫度達到45℃時保持當前溫度，靜置1h，記錄時間、溫度；
e)控制試驗裝置恒定當前溫度20min，記錄時間、溫度，計算溫升速率；
f)以5℃為步長逐次遞增試驗樣品表面溫度至130℃，重復步驟d)~e)；
g)停止加熱，待試驗樣品表面溫度恢復至室溫，拆除數據采樣線，取出試驗樣品；
h)記錄試驗現象，包括膨脹、漏液、冒煙、起火、爆炸、外殼破裂及破裂位置；
i)重復步驟a)~h)至所有試驗樣品完成試驗。
GB/T36276-2018絕熱溫升試驗描述
A.2.8絕熱溫升試驗
電池單體絕熱溫升試驗按照下列步驟進行：
a)電池單體初始化充電；
b)將絕熱加速量熱裝置的起始溫度設定為40℃、終止溫度設定為130℃，啟動裝置，待溫度達到40℃時保持溫度恒定，將電池單體放入絕熱腔體擱置5h；
c)加熱裝置以0.5℃/min的速率升溫，加熱幅度每達到10℃時保持當前溫度恒定20min，裝置的溫度準確度推薦為±0.2℃，升溫速率準確度推薦為±0.02℃/min；
d)實時監測電池單體表面中心點的溫度，溫度數據采樣周期不應大于10ms，溫度傳感器準確度應為±0.05℃；
e)參見附錄B表B.6記錄不同溫度恒定階段的溫度點對應的電池單體溫升速率；根據記錄的試驗數據作溫度-電池單體溫升速率曲線。
絕熱溫升測試方法對比：
| 技術要求 | GB/T36276-2018 | GB/T36276-2023 |
| 電池電量狀態 | 100% | 100% |
| 起始溫度(°) | 40 | 40 |
| 終止溫度(°) | 130 | 130 |
| 升溫速率(°/min) | 0.5 | - |
| 溫升臺階(°) | 10 | 5 |
| 初始靜置時間 | 5 | 5 |
| 升溫后靜置時間 | 0 | 1 |
| 溫度變化率計算時間 | 20 | 20 |
| 溫度數據采樣周期 | ≤10ms | 0.01min |

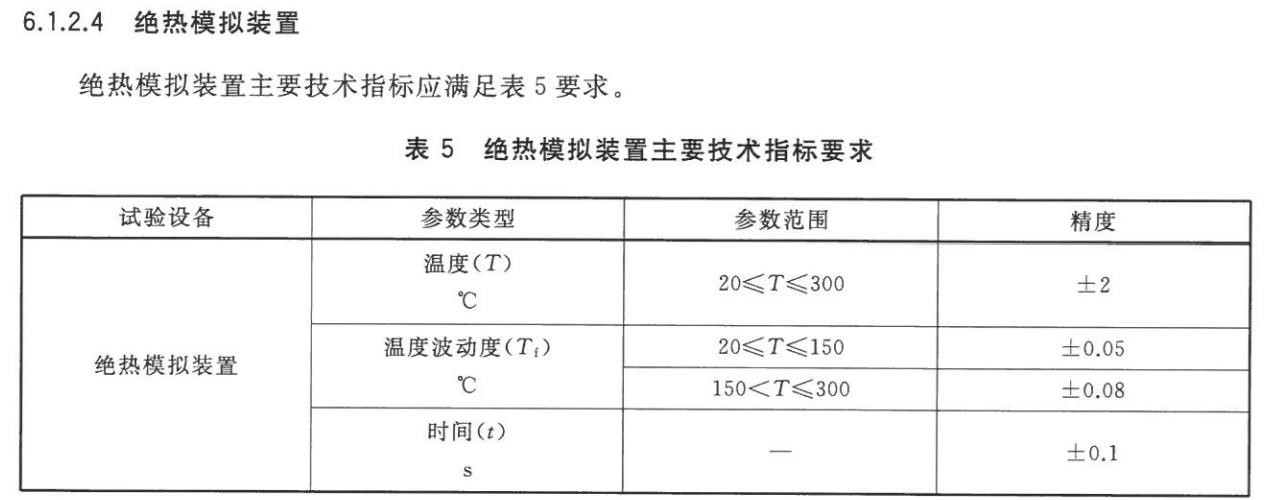

GB/T36276-2023對設備的要求：
針對絕熱設備，GB/T36276-2023提出了要求，設備至少可加熱至300℃，并具有較好的控溫效果。
設備能力驗證：
1.樣品準備
實驗樣品：鋁塊。
2.實驗條件
實驗儀器：H.E.L赫伊爾BTC-500大型電池絕熱量熱儀。
3.測試方法
使用HLC校準程序，運行鋁塊的校準，將鋁塊起始溫度設置為40℃，最高溫度為330℃，溫升臺階為20℃。鋁塊尺寸與市面常見的280Ah儲能電池相當，直立于腔體內。鋁塊中心處為ARC判定用熱電偶。
4.測試曲線

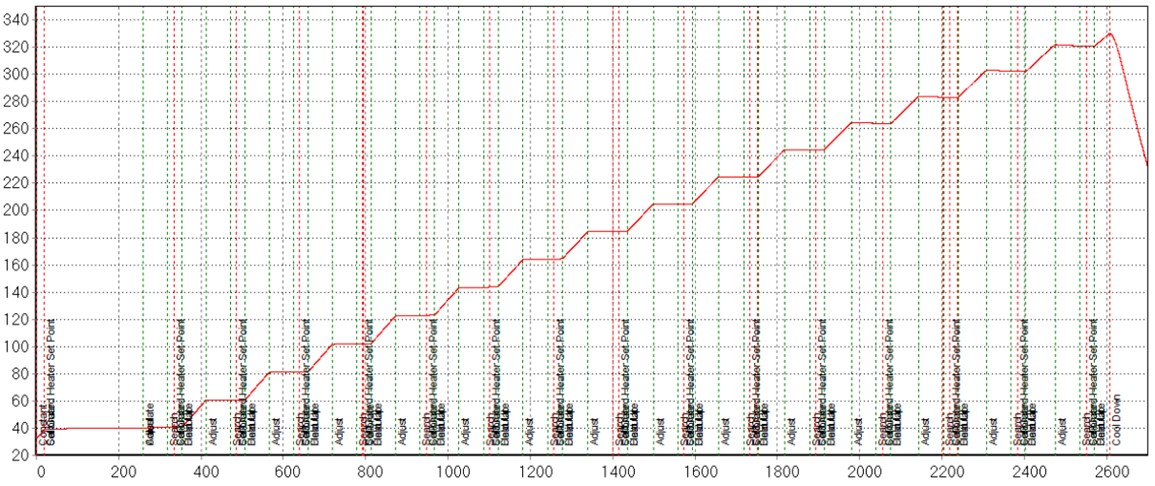

HLC標定曲線
5.測試結果：

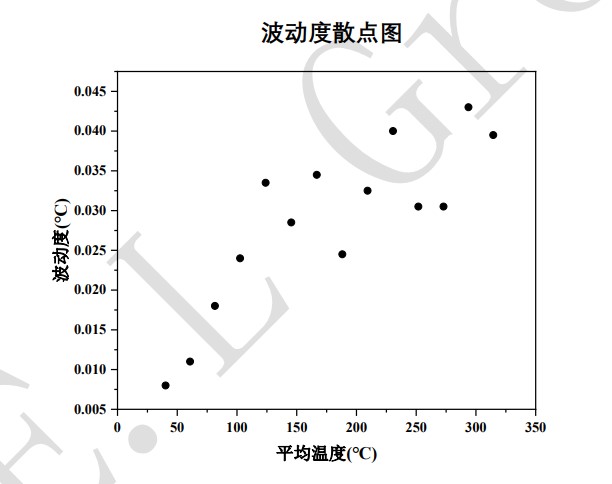

鋁塊可加熱至330℃，加熱后的溫度平臺穩定，腔體未對鋁塊補償過多或補償不足。鋁塊表面溫度的波動度均處于±0.05℃之間，符合標準對設備的要求。

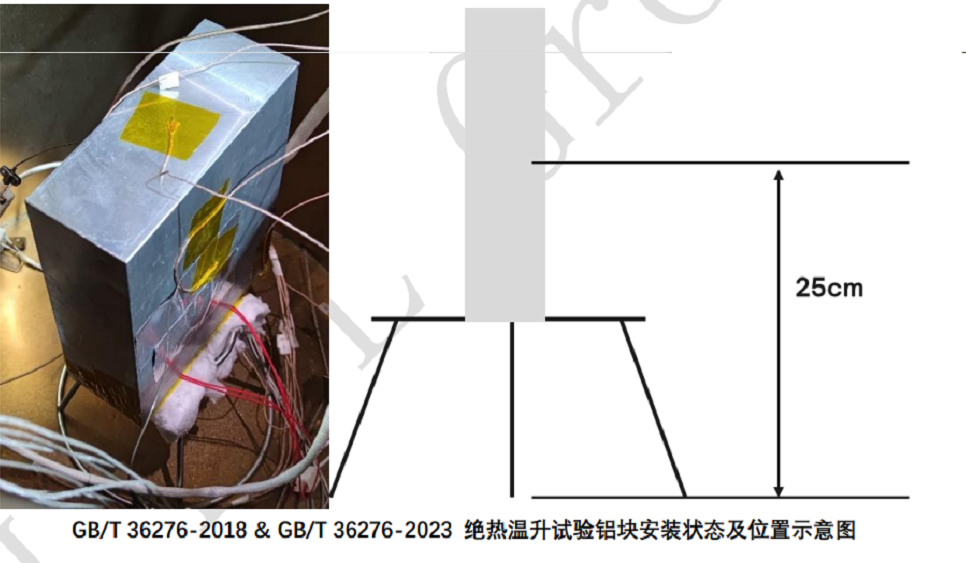

GB/T36276-2018及GB/T36276-2023的鋁塊驗證
GB/T36276-2018鋁塊絕熱溫升試驗

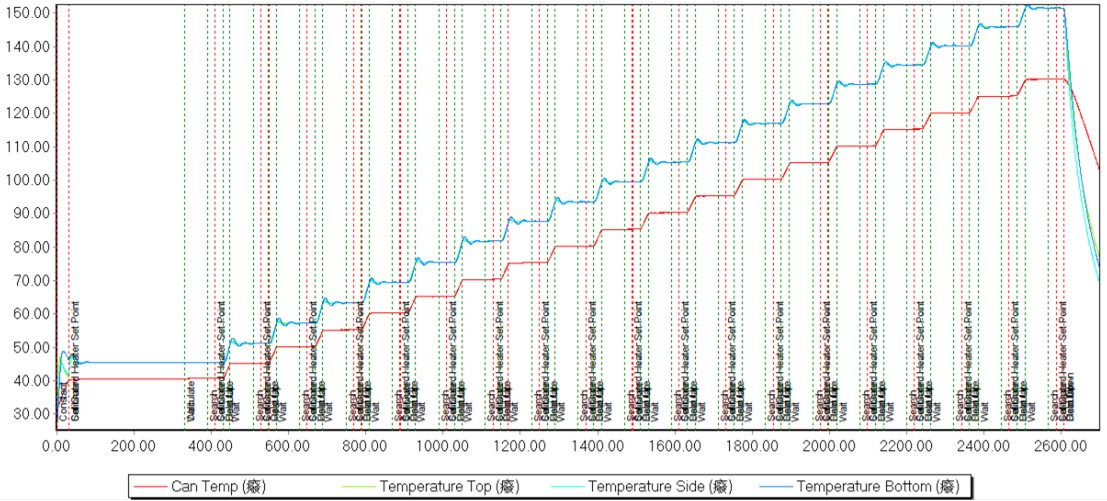

GB/T36276-2023鋁塊絕熱溫升試驗

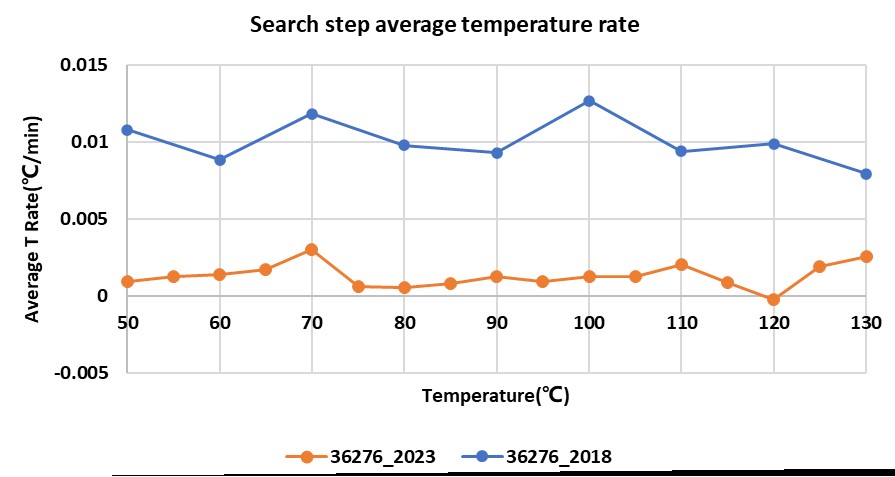

GB/T36276-2018&GB/T36276-2023鋁塊絕熱溫升試驗search區間的平均溫升速率
測試結果：
GB/T36276-2018與GB/T36276-2023溫度平臺均平穩，且由于鋁塊無法發生自產熱行為，因此，說明腔體未對鋁塊發生過補償或補償不足的情況。相比于GB/T36276-2018，
GB/T36276-2023所需時間更久，但對于無法自產熱的鋁塊，其測試后的平均溫升速率更接近0，更符合絕熱體系下對鋁塊行為的預期。
20AhLFP電芯測試
1.樣品準備
實驗樣品：鋁塊，20AhLFP電芯。
2.實驗條件
實驗儀器：H.E.L赫伊爾BTC-500大型電池絕熱量熱儀。
3.測試方法

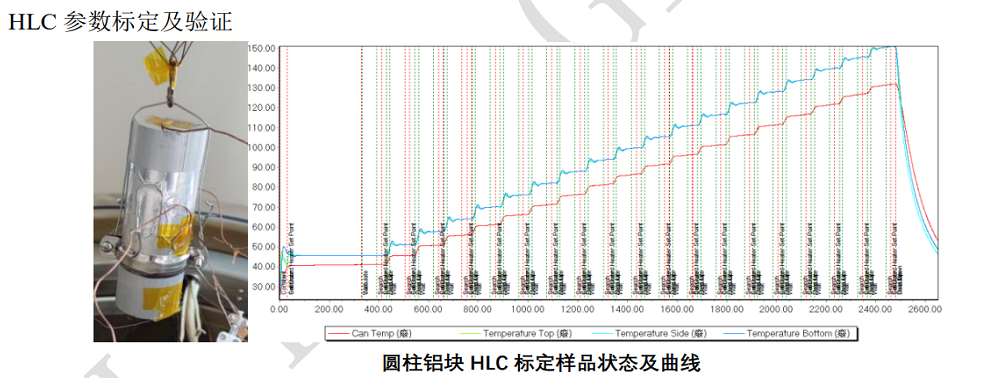

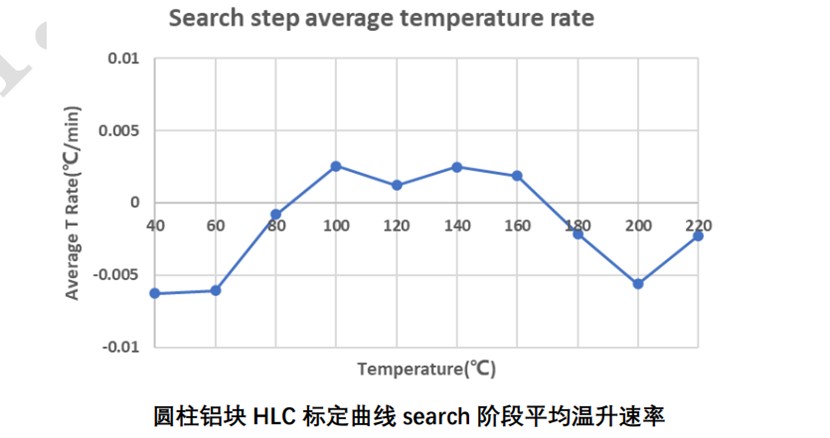

HLC參數標定是為了控制絕熱過程，通過合理的HLC標定，可以了解在絕熱控制過程中，腔體的動態熱補償對樣品可能產生的補償程度。從圖中曲線可以看出來，曲線平臺平穩。
對于不發生自產熱的鋁塊，控制體系對于鋁塊的升溫速率影響為±0.01℃/min。

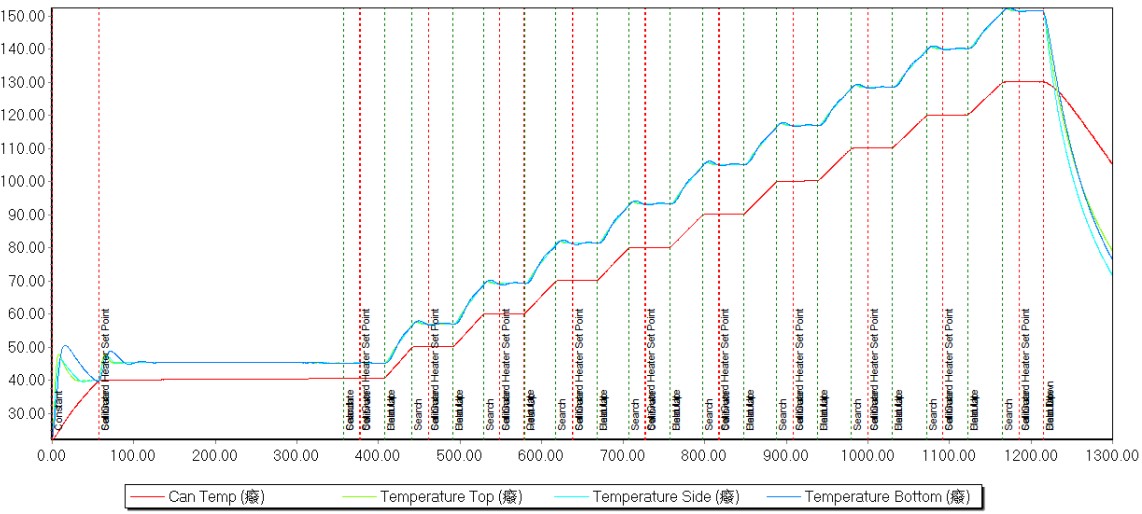

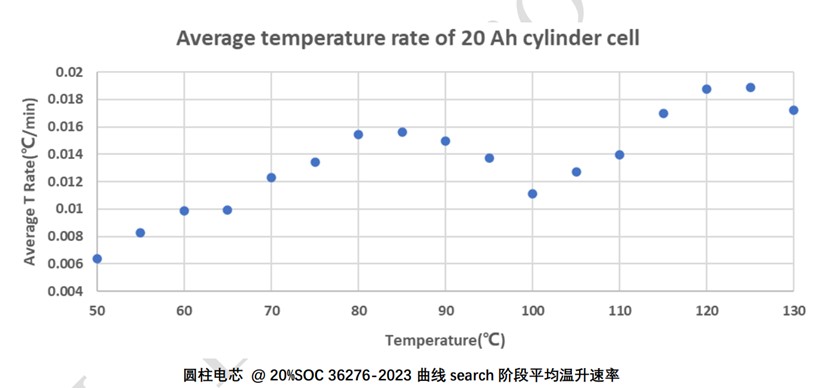

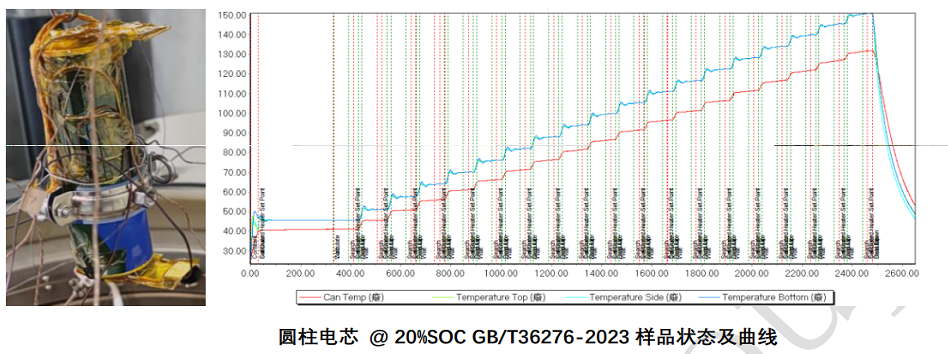

20AhLFP電芯@20%SOC下GB/T36276-2023實驗結果
測試結果：
樣品測試應盡量與鋁塊標定的形式相同。樣品的GB/T36276-2023溫升曲線的search階段平均溫升速率均低于0.02℃/min，說明在20%SOC下，該圓柱電芯，在130℃以內，未出現風險問題。
結論與展望
H.E.L大電池絕熱量熱儀（ARC）BTC-500設備是一種安全可靠的測試系統，完全滿足新版GB/T36276-2023國標要求。作為絕熱測試方法的解決方案，設備預留多種接口，可以滿足多位置溫度測量、實時攝像、腔體內壓強實時監控、自動氣體收集、腔體內氣氛置換、過充/過放、針刺、低溫充放電等測試需求，為客戶提供更多的測試選擇。
(BTC-500加速絕熱量熱儀)
